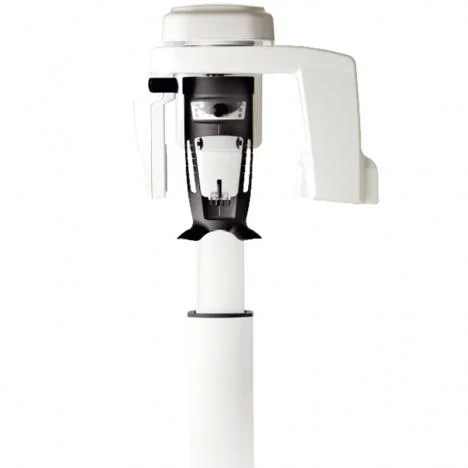

Панорамный цифровой рентгеновский аппарат CS 8100 2D (Kodak/CareStream)

Панорамный рентгеновский аппарат CS 8100 2D (Kodak/Carestream) относится к цифровым ортопантомографам и применяется в рентген-кабинетах стоматологических клиник и челюстно-лицевых отделений для получения обзорных снимков обеих челюстей и прилегающих анатомических структур. Оборудование используется в помещениях, где эксплуатируются источники ионизирующего излучения, и интегрируется в существующую цифровую инфраструктуру клиники.

Система построена на основе цифрового сенсора и программного обеспечения, обеспечивающего визуализацию панорамных изображений с возможностью последующей обработки, архивирования и передачи по внутренней сети медицинской организации. Конструкция стойки и блока рентгеновской трубки рассчитана на повседневную эксплуатацию в потоке пациентов, включая детей и маломобильных пациентов.

Функциональные возможности и эксплуатационные особенности

Ортопантомограф обеспечивает панорамную визуализацию зубных рядов, нижней и верхней челюсти, височно-нижнечелюстных суставов и верхнечелюстных пазух в различных режимах съемки. Конструкция аппарата предусматривает открытый доступ к зоне позиционирования, что упрощает размещение пациента в рентген-кабинете и позволяет проводить исследования пациентам в инвалидных колясках.

Программный интерфейс построен по принципу пошагового выбора параметров, что облегчает работу персонала при проведении серийных исследований. Настройка режима экспозиции, выбор программы съемки и контроль качества снимка выполняются через интуитивно понятное программное меню, что уменьшает вероятность ошибок при работе в загруженных сменах.

Цифровая система регистрации изображения и использование сенсора CMOS позволяют получать диагностически информативные панорамные снимки при сравнительно небольшой дозе облучения, что особенно важно при работе с детьми и пациентами, которым требуются повторные исследования. Аппарат предусматривает несколько режимов в зависимости от возраста и размеров пациента, что дает возможность оптимизировать экспозицию с учетом клинической задачи.

В состав программных режимов входят стандартная панорамная съемка, детские панорамные программы, сегментированные панорамные снимки для локальных зон интереса, режимы с акцентом на височно-нижнечелюстные суставы, а также специализированные синус-программы и расширенный 2D+ режим. Это позволяет использовать один аппарат и для первичной диагностики, и для предоперационного планирования, и для динамического наблюдения.

Программы исследования

Программный набор CS 8100 2D включает несколько типов панорамных исследований, адаптированных под различные клинические сценарии. Стандартная панорамная съемка используется для обзора обеих челюстей и оценки общего состояния зубочелюстной системы. Детская панорамная программа рассчитана на уменьшенные размеры челюстей и сниженные параметры экспозиции.

Сегментированные панорамные снимки применяются, когда требуется локальная визуализация ограниченного участка без полного обзора, что позволяет сократить время исследования и лучевую нагрузку. Режим панорамного снимка без проекции височно-нижнечелюстных суставов используется при задачах, когда акцент делается на зубные ряды и альвеолярные отростки.

Для оценки височно-нижнечелюстного сустава предусмотрены программы боковой съемки с двумя и четырьмя проекциями, что позволяет анализировать сустав в различных положениях и фиксировать изменения в динамике. Синус-программы ориентированы на визуализацию верхнечелюстных пазух, что востребовано при комбинированной патологии и планировании имплантации. Эксклюзивная программа 2D+ расширяет возможности двумерного анализа за счет оптимизированных траекторий и настроек экспозиции, улучшая детализацию интересующих областей.

Технические характеристики

Аппарат оснащен цифровым сенсором типа CMOS, который обеспечивает регистрацию изображения с глубиной шкалы серого 12 bit, что соответствует 4096 градациям. Такая разрядность позволяет детально отображать структуры различной плотности в области челюстно-лицевого скелета.

Матрица датчика имеет разрешение 64×1312 пикселей, что формирует достаточную пространственную детализацию для задач стоматологической диагностики. Диапазон времени экспозиции варьируется от 2 до 12,5 секунд, что дает возможность выбирать оптимальный режим для пациентов с разными анатомическими особенностями и уровнем кооперации.

Коэффициент увеличения изображения составляет 1,2, что необходимо учитывать при проведении измерений и планировании вмешательств. В аппарате реализовано четыре базовых режима, ориентированных на разные возрастные группы и размеры пациента, что упрощает подбор параметров без сложных ручных настроек.

Варианты радиологических исследований включают полные и сегментированные панорамные снимки, исследования гайморовых пазух, а также режимы визуализации височно-нижнечелюстного сустава в двух и четырех проекциях, дополняемые 2D+ программой.

Генератор рентгеновского излучения

Рентгеновский блок аппарата работает в диапазоне напряжения от 60 до 90 кВ и токе от 2 до 15 мА, что позволяет настраивать параметры излучения под различные диагностические задачи и типы пациентов. Частота генератора составляет 140 кГц, что способствует стабильности излучения и повышает качество получаемого изображения.

Фокальное пятно рентгеновской трубки имеет размер 0,5 мм и соответствует требованиям стандарта IEC 60330, применяемого для оценки характеристик фокусного пятна рентгеновских трубок медицинского назначения. Масса аппарата около 72 кг, что важно учитывать при подготовке рентген-кабинета, выборе места установки и расчете несущей способности перегородок.

Клиническое применение и задачи диагностики

Цифровая система CS 8100 2D используется в рентген-кабинетах стоматологических клиник для комплексной оценки состояния зубов, корней, периодонта и окружающих костных структур. Панорамные снимки применяются при первичном обследовании пациентов, перед началом ортопедического, ортодонтического и хирургического лечения.

Аппарат позволяет оценивать состояние околозубных тканей при заболеваниях десен, фиксировать изменения костной ткани при пародонтите и других воспалительных процессах. Возможность варьировать время экспозиции и точно позиционировать пациента дает врачу информацию о динамике изменений при повторных исследованиях.

Система используется для выявления патологических очагов в костной ткани и мягких тканях в проекции челюстей, включая подозрение на кисты и опухолевые процессы. Панорамные снимки позволяют анализировать строение челюстных костей, расположение верхнечелюстного синуса, ход нервных стволов и сосудистых структур, что важно при планировании установки имплантов, сложных удалениях и реконструктивных вмешательствах.

За счет цифровой регистрации и сохранения изображений в архиве становится возможным сопоставление серии снимков одного пациента за разные периоды лечения, что облегчает контроль результатов и документирование клинических решений.

Преимущества цифровых ОПТГ по сравнению с пленочными системами

Переход от пленочных ортопантомографов к цифровым системам, таким как CS 8100 2D, изменил организацию работы рентген-кабинетов стоматологических клиник. Существенно сокращено время от момента экспозиции до получения готового изображения, так как отпадает необходимость в химической обработке пленки и печати. Это уменьшает простой кабинета и позволяет обслуживать большее количество пациентов в смену.

Использование цифрового сенсора и оптимизированных режимов экспозиции позволяет снижать лучевую нагрузку на пациента по сравнению с традиционными пленочными аппаратами, что особенно актуально для детских стоматологических отделений и пациентов, находящихся под длительным наблюдением.

Цифровой формат снимков дает возможность увеличивать отдельные фрагменты изображения, изменять контрастность и яркость, применять инструменты измерения расстояний и углов. Это упрощает детальную оценку структуры костной ткани, положения корней, состояния периапикальной области и других зон интереса.

Хранение снимков в электронном виде упорядочивает работу с архивом и облегчает передачу данных между подразделениями, в том числе при консультировании в других клиниках. Отсутствие расходных материалов для проявления пленки снижает эксплуатационные затраты и упрощает организацию рабочего процесса.

Более высокая четкость и стабильность качества изображений по сравнению с пленочными технологиями повышают точность диагностики и уменьшают количество повторных исследований, связанных с дефектами проявления или ошибками экспозиции.

Приобретение панорамного цифрового аппарата CS 8100 2D

ООО «ProteX» поставляет панорамный цифровой рентгеновский аппарат CS 8100 2D (Kodak/CareStream) для оснащения рентген-кабинетов стоматологических клиник и челюстно-лицевых отделений с возможностью организации поставок по России. Оборудование может интегрироваться в существующую цифровую инфраструктуру медучреждения, включая локальные архивы изображений и рабочие станции врачей.
