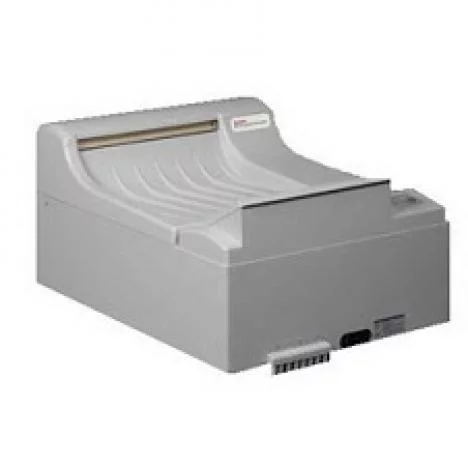

Проявочная машина Kodak Medical X-ray 2000

Проявочная машина Kodak Medical X-Ray Processor 2000 применяется в рентген-кабинетах, КТ-отделениях, диагностических центрах и промышленных рентгеновских лабораториях, где используется пленочная радиография. Оборудование предназначено для автоматизированной химической обработки медицинской рентгеновской пленки и используется в тех случаях, когда требуется стабильное качество изображений при контролируемой скорости проявления. Модель подходит для оснащения как крупных отделений лучевой диагностики, так и небольших кабинетов с умеренным потоком пациентов или контролируемых объектов.

Конструкция процессора ориентирована на повседневную эксплуатацию в режиме многократных запусков в течение смены. Машина поддерживает регулируемый цикл обработки от 60 до 300 секунд, что позволяет настраивать режим работы под разные типы исследований и загруженность рентген-кабинета или дефектоскопической лаборатории. За счет стабильной транспортировки пленки по тракту и контролируемого времени пребывания в каждом из баковых отсеков обеспечивается воспроизводимое качество проявления и фиксирования.

Технические характеристики

Цикл обработки может быть адаптирован под требования конкретного подразделения. Диапазон настройки времени составляет от 60 до 300 секунд, при этом скорость транспортировки пленки изменяется в пределах 30-151 см в минуту. При выборе 60-секундного цикла машина обрабатывает до 245 пленок формата 35×43 см в час, при 90-секундном цикле - до 232 пленок аналогичного формата. Это позволяет планировать загрузку оборудования в рентгеновских и КТ-кабинетах, где требуется быстрый оборот исследований.

Габаритные размеры процессора позволяют разместить его в ограниченных по площади рентгеновских помещениях или комнатах подготовки пленки. Длина установки составляет 97 см, ширина 68 см, высота 127 см. Масса оборудования без рабочих растворов равна 77 кг, с заполненными баками - 115 кг. Такие параметры упрощают установку в существующие помещения без серьезной перепланировки и позволяют учитывать нагрузку на перекрытия и столы.

Проявочная машина оснащена тремя основными баками для химических растворов. Объем бака проявителя составляет 12,5 л, фиксажный бак вмещает 12 л, а секция промывки рассчитана на 13 л. Эти значения подобраны таким образом, чтобы обеспечить стабильную работу при типичной суточной нагрузке рентген-кабинета и уменьшить частоту замены растворов при сохранении требуемой химической активности.

Питание осуществляется от сетей переменного тока 220-240 В. Для разных условий эксплуатации предусмотрены две модификации: модель 212 рассчитана на частоту 50 Гц и ток до 16 А, модель 213 - на частоту 60 Гц и ток до 15 А. Оборудование соответствует действующим европейским требованиям к безопасности и электромагнитной совместимости, что важно при интеграции в инфраструктуру действующих медицинских и промышленных объектов.

Потребление электроэнергии зависит от режима работы. В процессе обработки пленки мощность составляет около 2,5 кВт в час, а в режиме ожидания - порядка 0,23 кВт в час. Наличие штатного режима пониженного энергопотребления позволяет уменьшить эксплуатационные затраты в кабинетах, где проявка выполняется сериями с перерывами в работе.

Функциональные особенности

Оборудование разрабатывалось для задач общей радиологии и дефектоскопии, где требуется стабильное качество визуализации на пленочных носителях. При использовании рекомендованных химических реактивов Kodak для медицинской рентгеновской пленки обеспечивается контролируемая оптическая плотность и равномерность проявления по полю кадра. Это важно для корректной оценки диагностических снимков и результатов промышленного контроля сварных швов, литых деталей и других объектов.

В конструкции реализованы циклы антикристаллизации и антиокисления, которые предназначены для поддержания чистоты транспортных роликов и устойчивости химических свойств растворов в периоды простоя. Такие режимы снижают вероятность появления артефактов, полос и неоднородностей на пленке, что особенно актуально при нерегулярной загрузке оборудования, когда проявочная машина запускается несколько раз в день с продолжительными интервалами между циклами.

Процессор работает с листовой пленкой шириной до 43 см, что покрывает стандартный диапазон форматов, используемых в рентген-кабинетах и отделениях компьютерной томографии. Максимальный размер обрабатываемого листа - 35×43 см. Это позволяет применять машину как для обзорных исследований, так и для специализированных исследований, где требуется крупный формат изображения.

Оператор может задавать время обработки в широком диапазоне от 60 до 300 секунд, подстраивая параметры под конкретные типы пленки, особенности применяемых режимов экспозиции и требования к контрастности. Такая гибкость важна при работе в разных подразделениях - от стандартных рентген-кабинетов до промышленных лабораторий неразрушающего контроля, где режимы съемки могут значительно отличаться.

Система полуавтоматического обновления растворов учитывает фактическую длину проходящей через тракт пленки. За счет этого снижается избыточный расход химических реагентов и уменьшаются текущие затраты на обслуживание проявочной. Расход воды также оптимизируется: в режиме ожидания машина переходит в состояние с пониженным потреблением воды и электроэнергии, что особенно заметно при эксплуатации в кабинетах с неравномерной загрузкой в течение дня.

Панель управления рассчитана на персонал рентген-кабинетов и промышленных лабораторий, не имеющий узкой специализации по ремонту оборудования. Заправка баков по времени совмещается с циклом нагрева растворов, что сокращает простои при подготовке к работе. Температура в проявочном тракте задается и поддерживается микропроцессорным контроллером, что позволяет точно выдерживать технологический режим для разных типов пленки.

После выхода на рабочий режим машина подает оператору сигнал о готовности к приему следующего листа. Количество подвижных узлов в транспортной системе минимизировано, а доступ к валикам и основным элементам тракта упрощен, что ускоряет плановое обслуживание, очистку и замену изнашиваемых деталей. Это снижает время простоя рентген-кабинета или дефектоскопической установки и облегчает планирование регламентных работ.

Приобретение проявочной машины Kodak Medical X-Ray Processor 2000

ООО «ProteX» поставляет проявочную машину Kodak Medical X-Ray Processor 2000 с организацией доставки по Екатеринбургу и другим регионам России. Оборудование может использоваться при оснащении новых рентген-кабинетов, КТ-отделений и промышленных лабораторий, а также при модернизации действующих комплексов, где требуется автоматизированная обработка рентгеновской пленки.
