Рентгенозащитная панель Протекс ПРЗ 12

Панели рентгенозащитные ООО «ProteX» Протекс ПРЗ 12 применяются при оборудовании рентген-кабинетов, КТ-отделений, помещений для рентгенодиагностики и промышленной радиографии, а также камер биологической защиты и других зон, где устанавливаются источники ионизирующего излучения. Конструкция рассчитана на экранирование персонала и смежных помещений от рассеянного и вторичного излучения в составе стен, перегородок и облицовочных слоев.

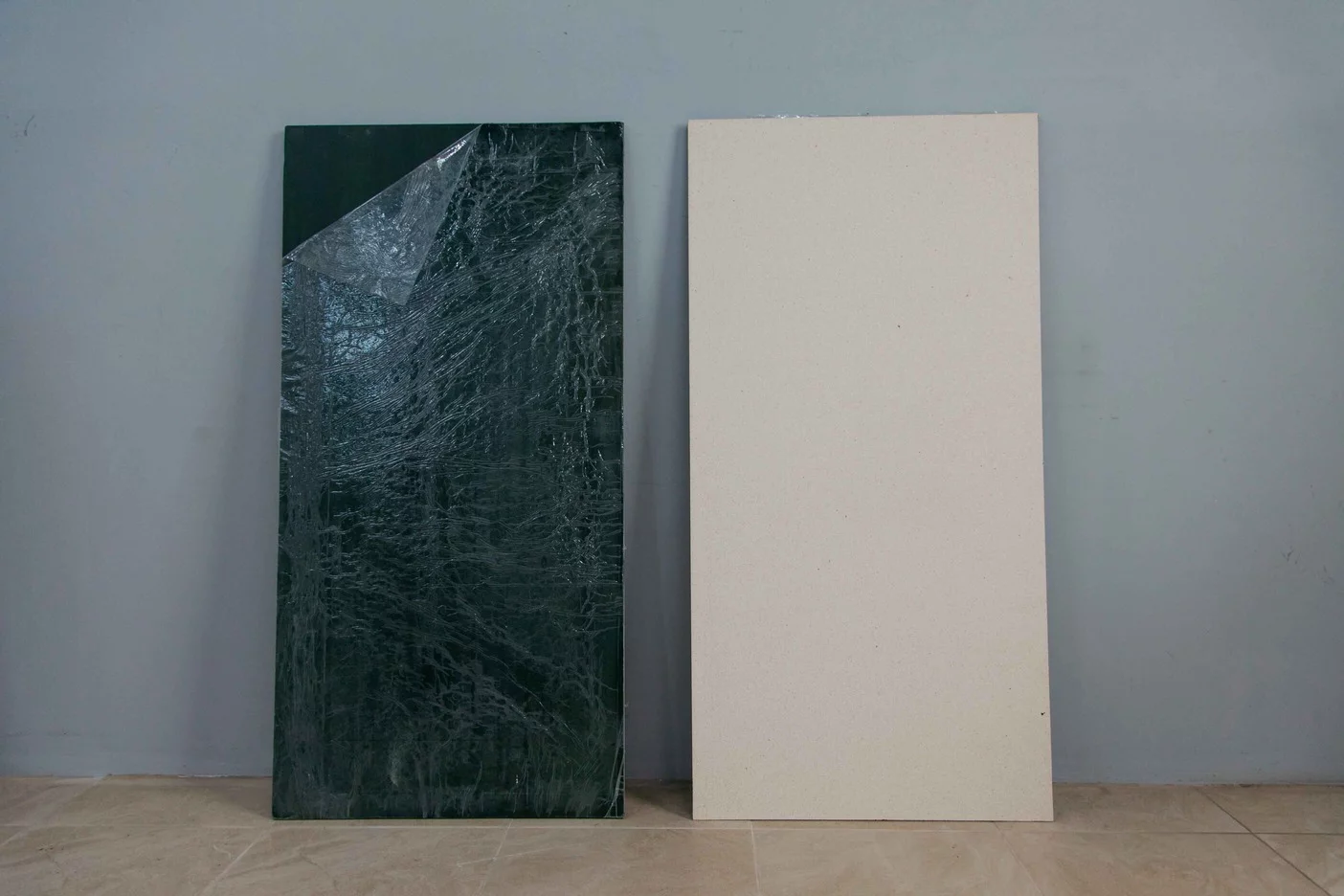

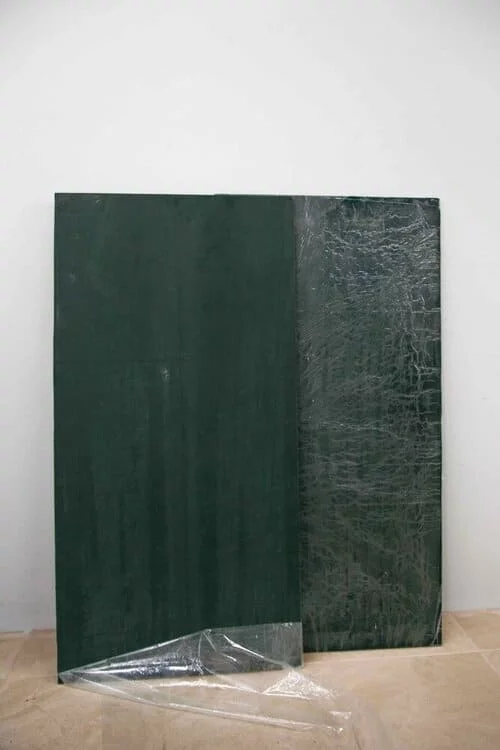

Изделие представляет собой комбинированную плиту: баритонаполненный радиационно-защитный слой объединен с негорючим стекломагниевым листом. Такое исполнение позволяет одновременно решать задачу по обеспечению требуемого свинцового эквивалента и выполнять функции жесткого облицовочного материала, который можно монтировать по типу листовых строительных плит.

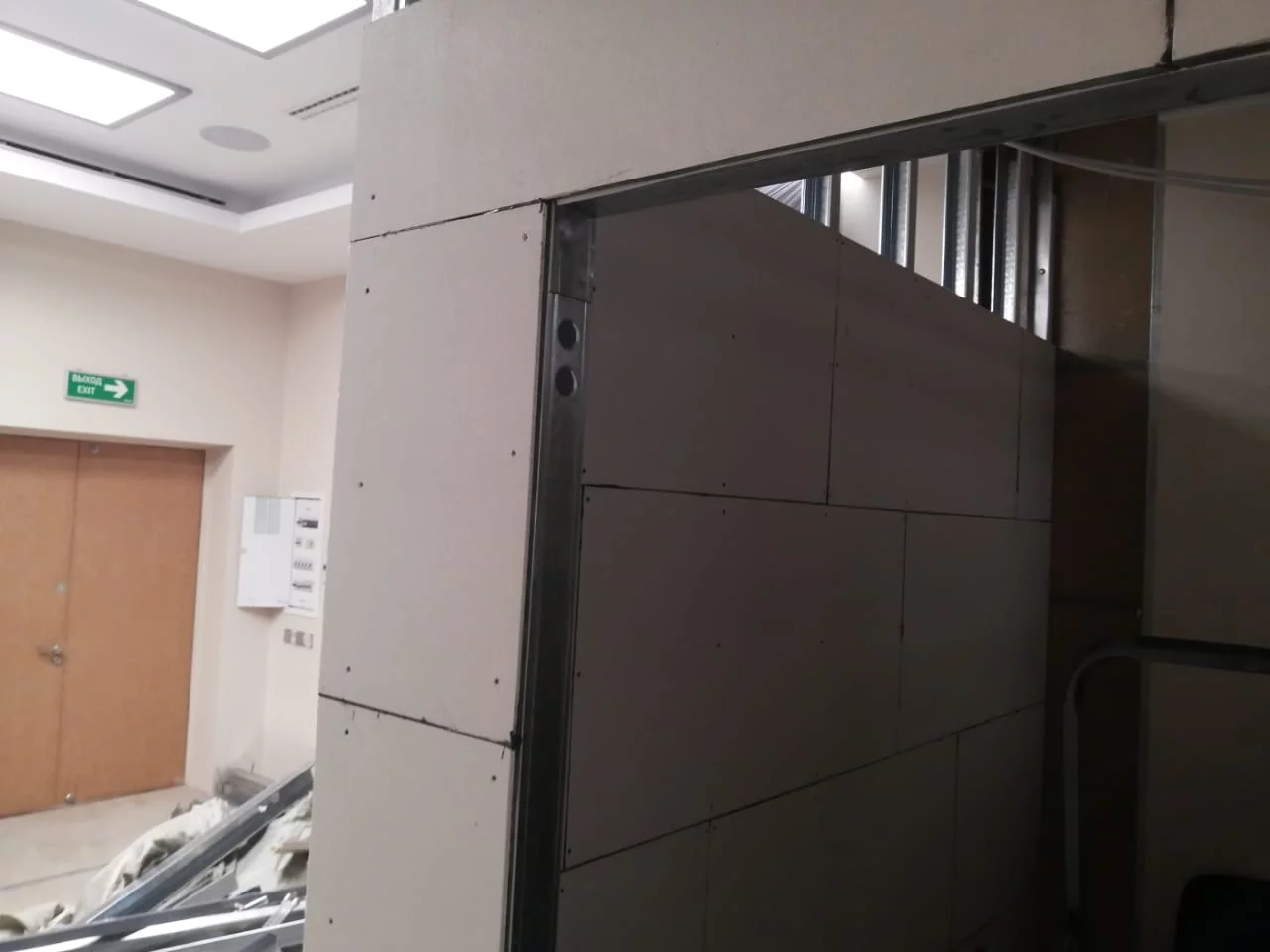

Панели целесообразно использовать при возведении перегородок между рентген-кабинетами и коридорами, операторскими, подсобными и административными помещениями, а также при дооснащении уже существующих стен дополнительной защитой от ионизирующего излучения. Конструктивно перегородки на основе Протекс ПРЗ 12 собираются по технологии, аналогичной устройству каркасных систем с применением гипсокартона: используется металлический или иной соответствующий каркас, на который крепятся плиты с последующей заделкой стыков и подготовкой под финишную отделку.

Габариты и состав изделия

Длина одной панели составляет 1200 мм, что удобно при формировании стандартных модулей ограждающих конструкций в рентген-кабинетах и помещениях с рентгеновским оборудованием. Ширина 600 мм упрощает подачу материала в стесненные зоны и облегчает раскрой при обходе инженерных коммуникаций и проемов.

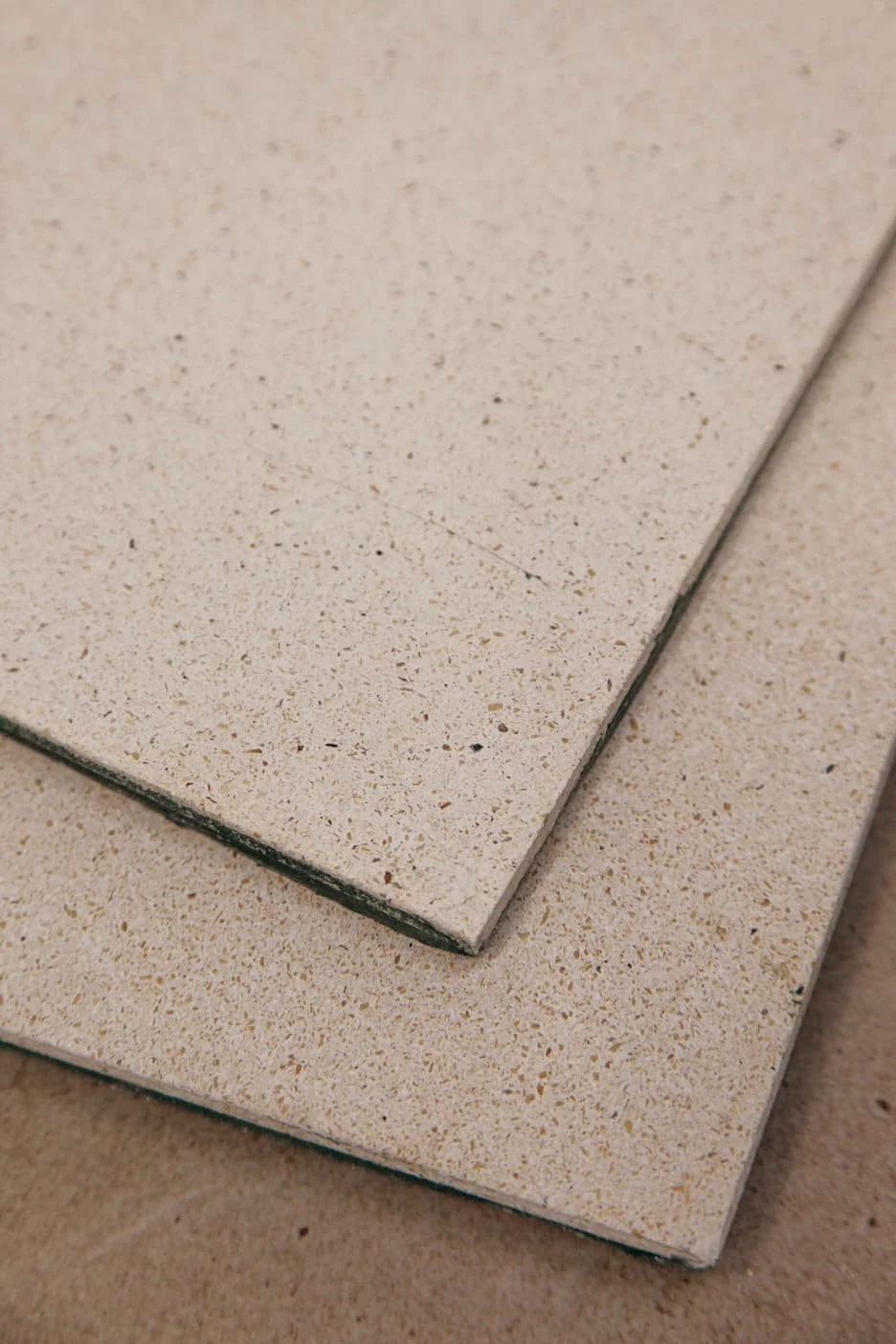

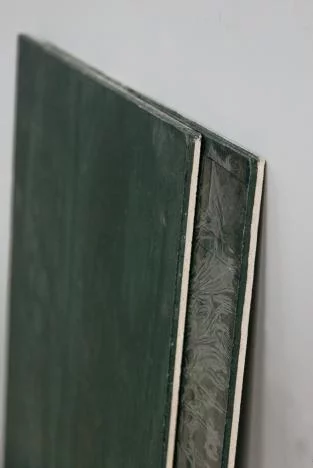

Общая толщина панели Протекс ПРЗ 12 равна 12 мм. В эту толщину входит стекломагниевый лист 6 мм, выполняющий функцию жесткой негорючей основы, и баритонаполненный радиационно-защитный слой, обеспечивающий требуемые значения свинцового эквивалента в рабочем диапазоне напряжений рентгеновских установок. Такое сочетание толщины и структуры позволяет использовать панели как в однослойном, так и в многослойном исполнении ограждений, в зависимости от расчетных требований проекта по защите от излучения.

Расчетный вес одной панели - 14 кг. Масса подобрана таким образом, чтобы сохранить необходимую плотность защитного слоя и при этом обеспечить возможность ручного монтажа без применения грузоподъемной техники, что важно при реконструкции действующих рентген-кабинетов и КТ-помещений.

Упаковка и транспортирование

Плиты Протекс ПРЗ 12 поставляются в виде транспортного пакета на паллете. Под основание укладывается лист гофрокартона, который защищает панели от повреждений снизу при перемещении и хранении. Такое исполнение упаковки снижает риск сколов кромок и деформаций защитного слоя при логистике на объект, в том числе при поставках на удаленные промышленные площадки и в медицинские учреждения с ограниченными зонами разгрузки.

Свинцовый эквивалент панелей Протекс ПРЗ 12

Радиационно-защитные характеристики материала выражены в миллиметрах свинца (mmPb) и зависят от рабочего напряжения рентгеновской установки. Ниже приведены значения свинцового эквивалента для основных режимов эксплуатации диагностического и промышленного рентгеновского оборудования.

Для рабочих напряжений рентгеновских аппаратов, которые не представлены в таблице, расчетный свинцовый эквивалент панелей Протекс ПРЗ 12 принимается по методу линейной интерполяции между ближайшими указанными значениями. Это позволяет проектировщику корректно подбирать количество слоев и общую толщину ограждающих конструкций при разработке схем защиты от рассеянного и вторичного ионизирующего излучения в конкретных рентген-кабинетах, КТ-отделениях и промышленных рентгеновских лабораториях.
