Рентгенозащитная панель Протекс ПРЗ 16

Рентгенозащитные панели используются при облицовке стен и возведении перегородок в рентген-кабинетах, помещениях для компьютерной томографии, зонах промышленной рентгеновской дефектоскопии, а также в рентгеновских лабораториях и камерах биологической защиты. Конструкции применяются там, где требуется экранирование смежных помещений от рассеянного и вторичного ионизирующего излучения, в том числе при разделении рентгеновского кабинета и коридоров, процедурных или технических комнат.

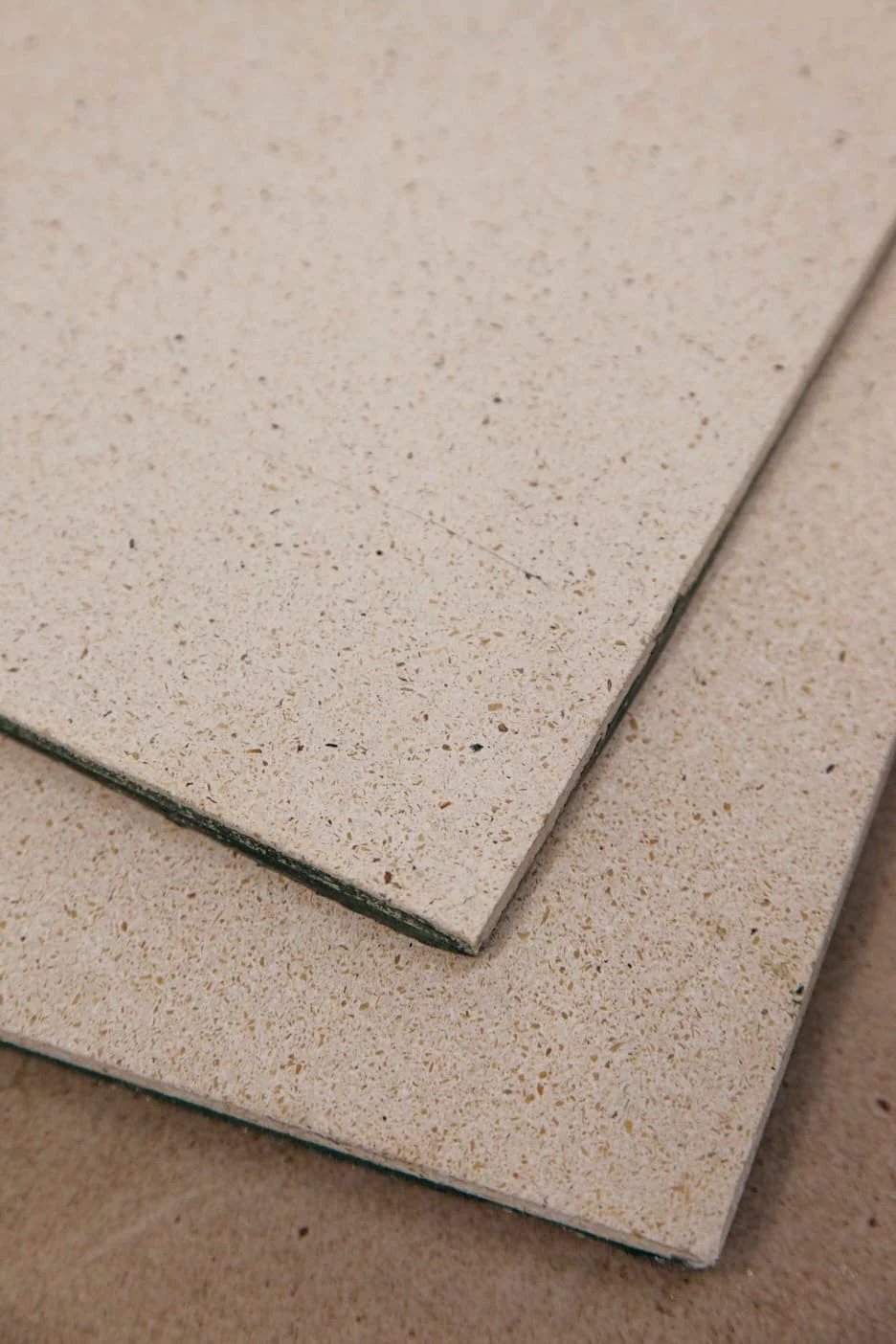

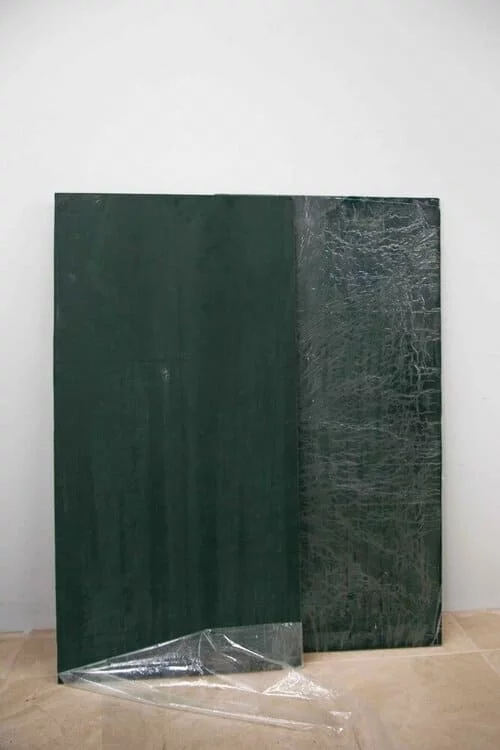

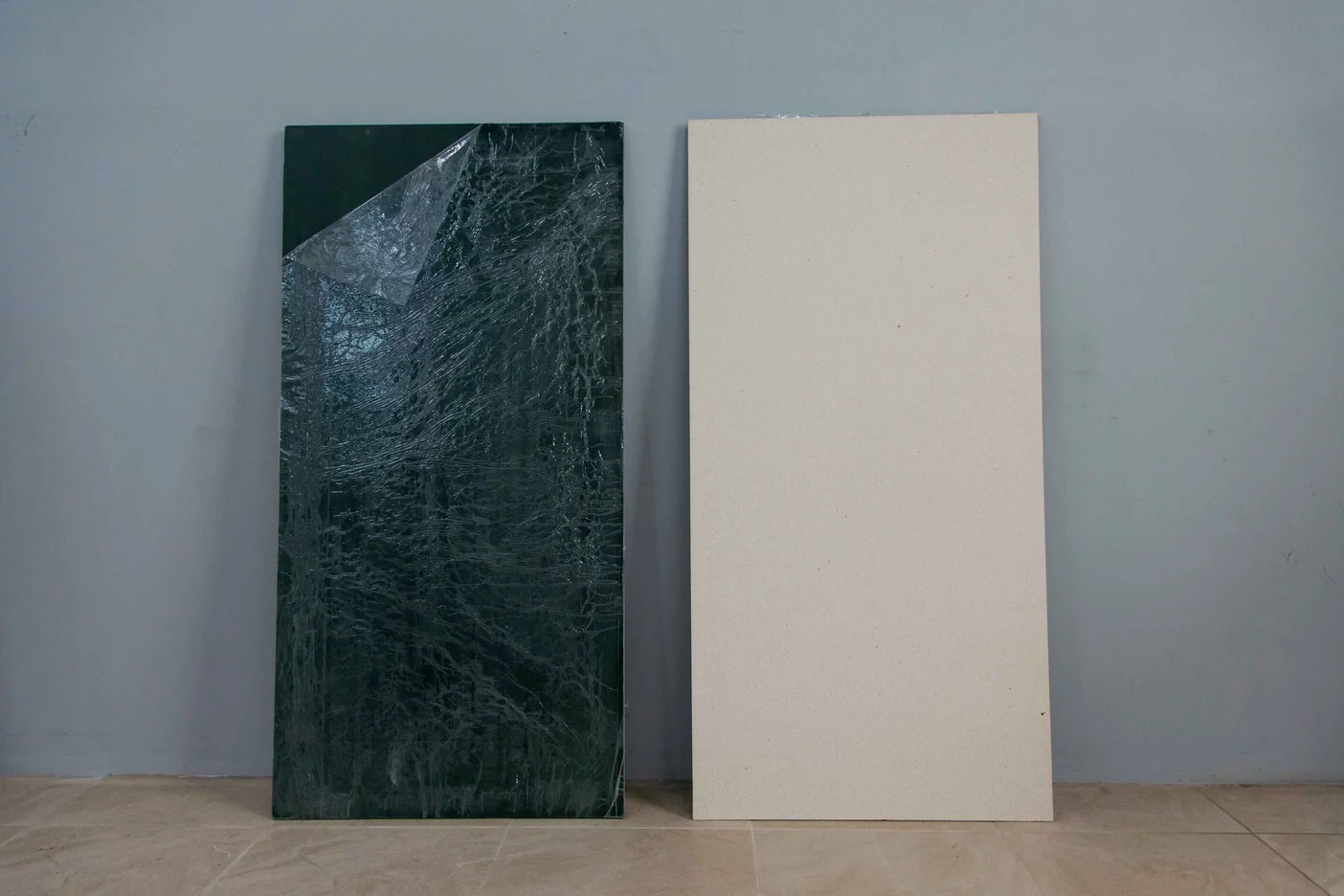

Панели представляют собой комбинированный рентгенозащитный элемент: баритонаполненный радиационно-защитный слой жестко соединен с негорючим стекломагниевым листом. Такое исполнение позволяет одновременно обеспечивать требуемый свинцовый эквивалент по защите от излучения и выполнять функции строительной облицовки или перегородки без дополнительной подосновы. Продукция ООО «ProteX» поставляется с протоколами испытаний и сертификатами соответствия требованиям, предъявляемым к рентгенозащитным строительным материалам, и не содержит токсичных компонентов в составе.

При проектировании рентген-кабинетов и КТ-помещений панели используют для формирования экранирующего контура по периметру помещения, включая участки, примыкающие к зонам постоянного пребывания персонала и пациентов. За счет заданного свинцового эквивалента обеспечивается выполнение расчетных уровней ослабления ионизирующего излучения в соответствии с проектной документацией и действующими нормами радиационной безопасности.

Конструктивные и эксплуатационные параметры

Расчетный вес одной панели составляет 22 кг, что позволяет монтировать конструкции на стандартные металлические каркасы, аналогичные применяемым для гипсокартонных перегородок, при этом масса достаточна для стабильной фиксации рентгенозащитного слоя без деформации. Толщина стекломагниевого листа 6 мм обеспечивает требуемую жесткость облицовки и устойчивость к механическим воздействиям в процессе эксплуатации рентгеновского кабинета или лаборатории, а также упрощает обработку и подгонку по месту.

Габаритные размеры панели: длина 1200 мм, ширина 600 мм, суммарная толщина изделия 16 мм. Такой формат удобен при раскладке по каркасу, позволяет оптимизировать раскрой и сократить количество стыков в зоне экранирования. Небольшая общая толщина конструкции облегчает размещение рентгенозащитной облицовки в существующих помещениях без существенного уменьшения полезной площади, что важно при модернизации действующих рентген-кабинетов и КТ-отделений.

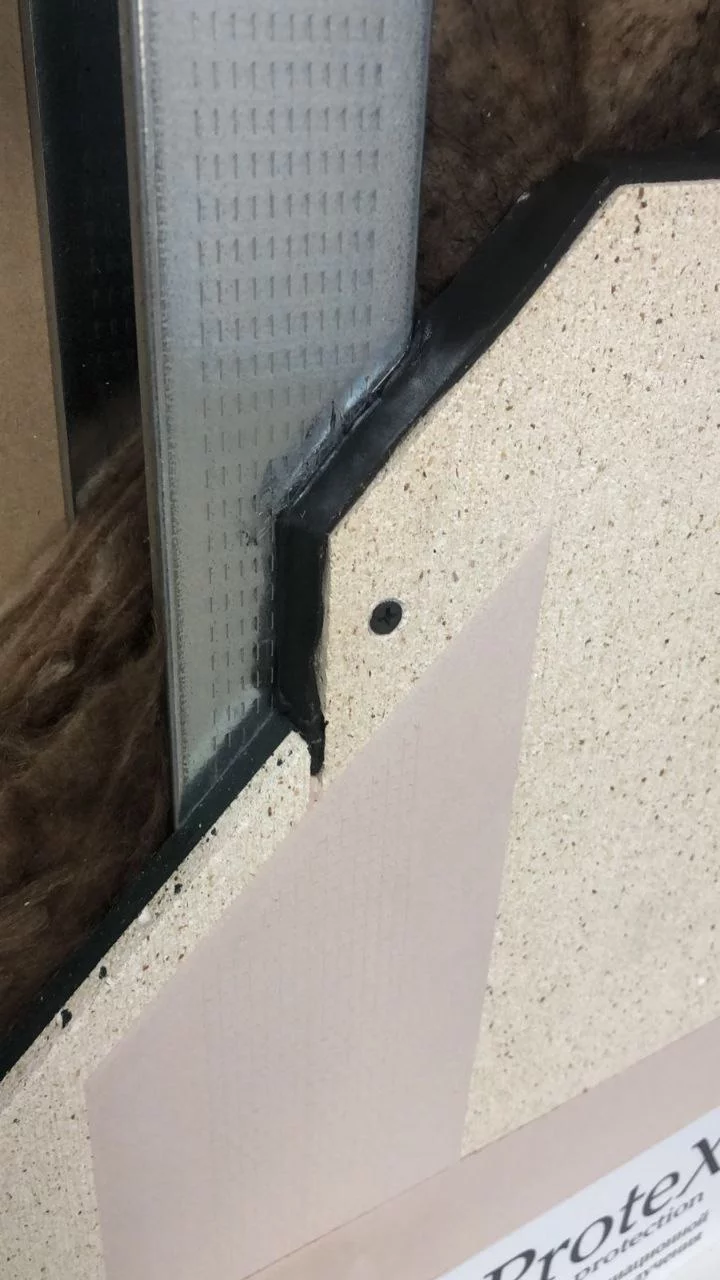

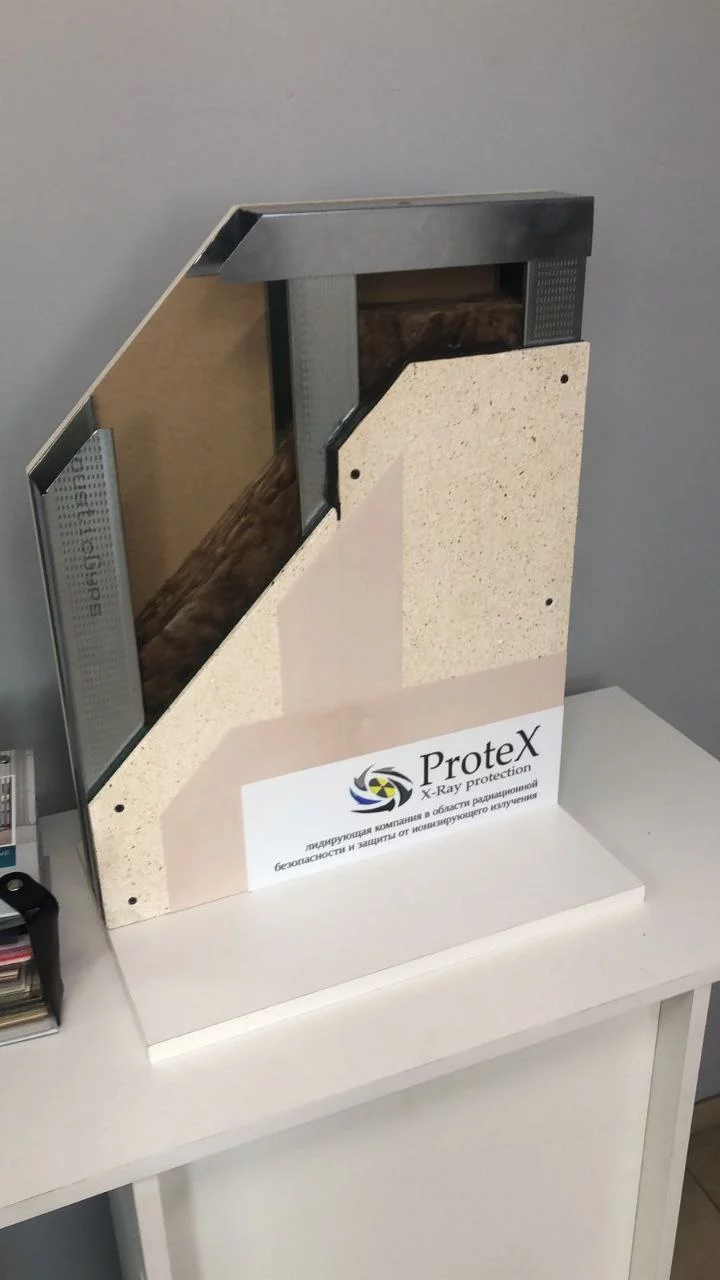

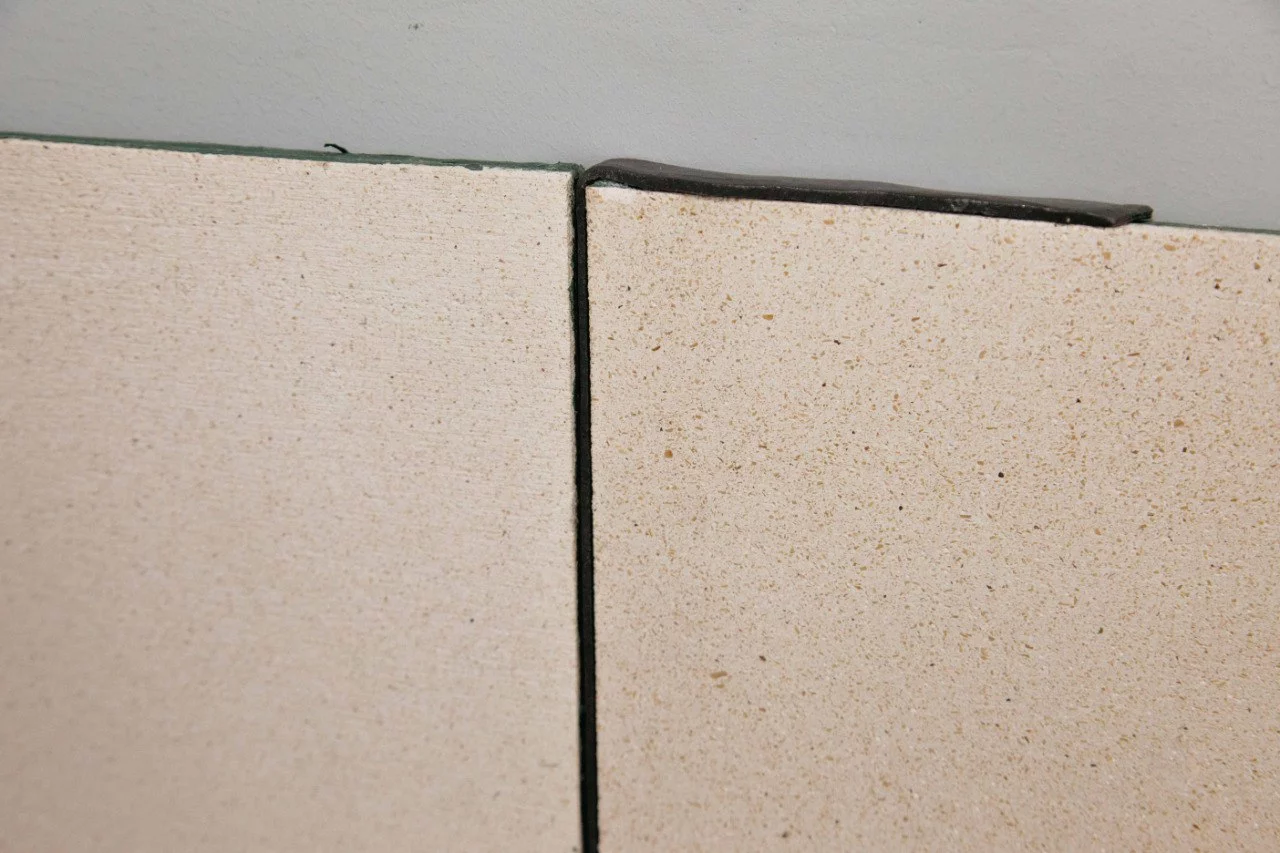

Монтаж перегородок и облицовок из рентгенозащитных панелей выполняется по технологии, близкой к устройству перегородок из гипсокартона: используется металлический каркас, панели крепятся механическим способом с учетом требований к непрерывности экранирования. Особое внимание уделяется обработке стыков и примыканий, чтобы сохранить расчетный свинцовый эквивалент на всей поверхности экрана и исключить "просветы" для ионизирующего излучения.

Свинцовый эквивалент панелей Протекс ПРЗ 16

Для рабочих напряжений рентгеновских установок, не указанных в таблице, расчет свинцового эквивалента для панелей Протекс ПРЗ 16 выполняется методом линейной интерполяции между ближайшими приведенными значениями. Это позволяет корректно учитывать экранирующую способность материала при проектировании защитных конструкций для конкретного рентгеновского оборудования.
