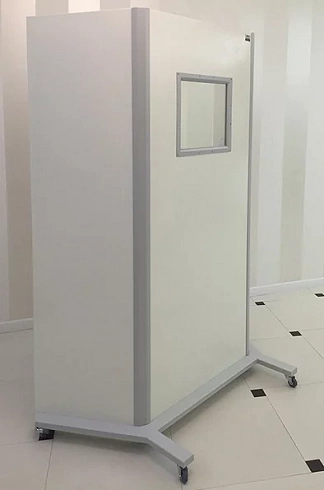

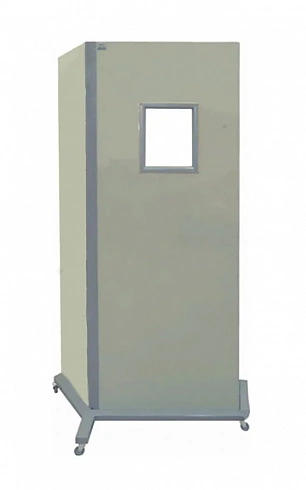

Ширма рентгенозащитная двухстворчатая

Двухстворчатая рентгенозащитная ширма используется как мобильный экран внутри рентген-кабинетов, помещений с компьютерными томографами, флюорографами и установками промышленной рентгеноскопии. Конструкция размещается в зоне работы источника излучения и служит для локальной защиты персонала от рассеянного и вторичного ионизирующего излучения, когда оператор вынужден находиться рядом с пациентом или объектом контроля. В отличие от стационарных ограждающих конструкций и рентгенозащитных дверей, ограничивающих фон за пределами кабинета, ширма формирует защищенное место непосредственно в рабочем помещении.

Постоянное нахождение рядом с рентгеновским оборудованием в рентген-кабинете, процедурной или дефектоскопическом участке приводит к накоплению дозы, даже при соблюдении режимов работы аппарата. Применение двухстворчатой ширмы позволяет организовать рабочее место врача, рентгенлаборанта или оператора промышленной установки таким образом, чтобы снизить индивидуальную дозу облучения без изменения технологического процесса и компоновки оборудования.

Конструкция и технические параметры

Каркас ширмы формируется из профильной стальной трубы по периметру, внутренняя часть закрывается листовой сталью толщиной порядка 1,5-2 мм, что обеспечивает жесткость и устойчивость к механическим нагрузкам при ежедневном перемещении. Между металлическими листами располагается свинцовый слой заданного эквивалента, который и обеспечивает экранирование рентгеновского излучения в рабочем диапазоне аппаратов.

Высота двухстворчатой ширмы составляет 2000 мм, что позволяет перекрывать область облучения для стоящего человека. По ширине конструкция изготавливается в диапазоне от 800 до 1000 мм, подбор габаритов согласуется с заказчиком с учетом планировки рентген-кабинета, расположения стола, штатива и пульта управления. Двухстворчатое исполнение дает возможность изменять угол раскрытия створок, подстраивать форму защитного контура под конкретный вид исследования или контроля и упрощает маневрирование в стесненных помещениях.

Свинцовый эквивалент выбирается исходя из типа устанавливаемого рентгеновского оборудования и расчетной нагрузки по излучению. Допускается исполнение с толщиной свинцового слоя от 0,5 мм Pb до 5 мм Pb, что позволяет использовать ширму как в диагностических рентген-кабинетах и КТ-отделениях, так и в зонах промышленной дефектоскопии с более высокими энергиями излучения. Подбор эквивалента осуществляется по заданию заказчика в соответствии с проектом радиационной защиты.

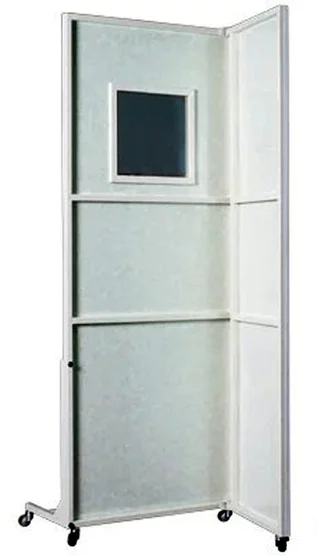

По согласованию возможно оснащение конструкции смотровым окном. Радиозащитное стекло монтируется в створку и обеспечивает визуальный контроль за пациентом или объектом контроля без выхода из-за экрана, при этом сохраняется расчетный свинцовый эквивалент по светопрозрачному участку. Такой вариант востребован при проведении манипуляций в процедурных с применением рентген-аппарата, а также при неразрушающем контроле сварных швов и литых деталей.

Опорная часть ширмы может выполняться в варианте на роликах или на стационарных ножках. Установка на роликах удобна в рентген-кабинетах и диагностических отделениях, где требуется частое изменение положения экрана между исследованиями. Опоры-ножки целесообразны там, где ширма используется как практически постоянный элемент планировки помещения. В обоих случаях конструкция рассчитана на многократное перемещение без нарушения целостности защитного слоя.

Базовое исполнение окрашивается в белый цвет, что соответствует типовой отделке медицинских помещений. По запросу возможно изготовление в других оттенках по каталогу RAL, если это требуется для унификации интерьеров или визуального зонирования внутри диагностического блока.

Назначение и нормативные требования

Двухстворчатая рентгенозащитная ширма относится к передвижным средствам радиационной защиты, предназначенным для экранирования человека в положении стоя. Конструкция используется при работе с диагностическими рентгеновскими установками, компьютерными томографами, ангиографическими комплексами, а также с промышленными рентгеновскими аппаратами, когда необходимо сформировать локальную зону пониженного излучения без капитальной перепланировки помещения.

Применение таких изделий учитывается при проектировании систем радиационной защиты и должно соответствовать требованиям действующих санитарных правил, в том числе СанПиН 2.6.1192-03, регламентирующих использование передвижных защитных экранов в помещениях с ионизирующим излучением. Правильно подобранный свинцовый эквивалент и габариты ширмы позволяют выполнять нормативы по дозовым нагрузкам на персонал при сохранении существующей компоновки рентген-кабинета.

Комплект поставки включает саму ширму в выбранной комплектации, элементы опорной системы, паспорт изделия с указанием свинцового эквивалента и основных характеристик, руководство по эксплуатации и сертификат соответствия. Наличие эксплуатационной документации упрощает согласование проекта с органами радиационного контроля и внутренними службами охраны труда.

Приобретение двухстворчатой рентгенозащитной ширмы

ООО «ProteX» поставляет двухстворчатые рентгенозащитные ширмы для рентген-кабинетов, КТ-отделений, флюорографических кабинетов и участков промышленной дефектоскопии в #REGION_NAME_DECLINE_PP# с возможностью отгрузки в другие регионы России. Изделия изготавливаются с учетом параметров конкретного рентгеновского оборудования, планировки помещений и требований службы радиационной безопасности заказчика. При обращении специалисты компании помогают подобрать габариты, свинцовый эквивалент и вариант исполнения опор, а также учесть ширму в проекте радиационной защиты объекта.
