Шторки для интроскопов

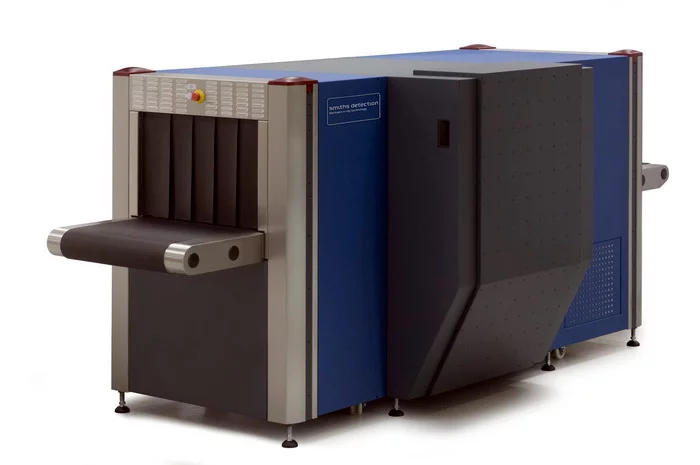

Экранирующие шторки применяются в зонах прохождения рентгеновского пучка интроскопов, лучевых досмотровых систем, медицинских рентгеновских комплексов и лабораторных установок неразрушающего контроля. Их задача - локальное экранирование персонала и обслуживаемых объектов от рассеянного и вторичного ионизирующего излучения при сохранении доступа к зоне контроля и стабильной работы оборудования.

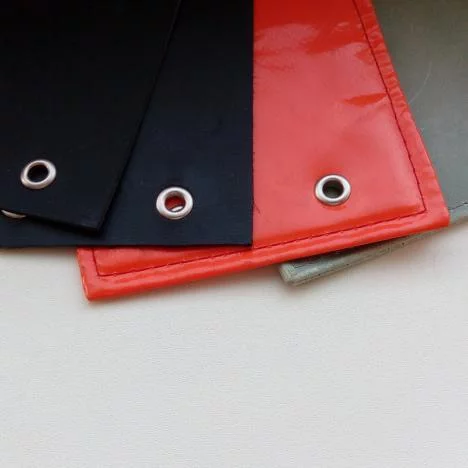

ООО «ProteX» изготавливает рентгенозащитные шторки из просвинцованной резины с армированием. В качестве экранирующего слоя используется материал со свинцовым эквивалентом от 0,3 до 0,5 мм Pb, что позволяет формировать необходимый уровень защиты в зависимости от энергетики рентгеновского излучения и режима работы установки. Толщина материала в диапазоне 1,5-1,9 мм обеспечивает сочетание экранирующих свойств и допустимой массы конструкции, что важно для подвижных узлов и автоматизированных линий досмотра.

Армирующая нить в структуре резины повышает стойкость шторок к растяжению, изгибу и многократным циклам открытия-закрытия. Такое исполнение особенно востребовано в интроскопах и лучевых досмотровых системах, где шторки постоянно подвергаются механическому воздействию, контакту с багажом, тарой и элементами конвейера. Конструкция рассчитана на длительную эксплуатацию без потери экранирующих характеристик и без деформаций, влияющих на геометрию проема.

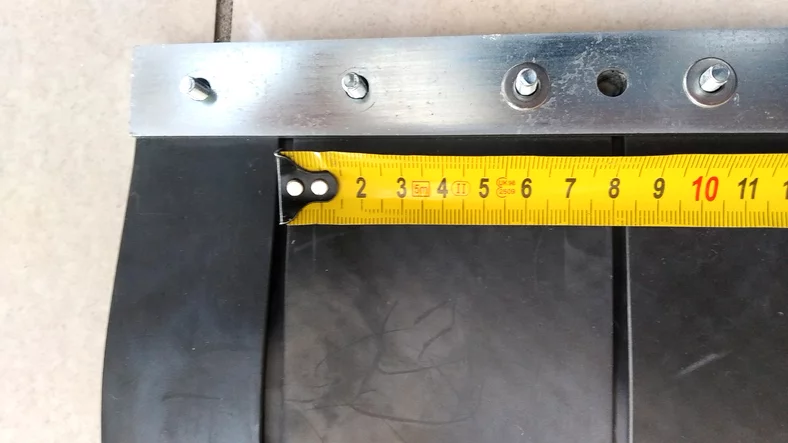

ООО «ProteX» выпускает шторки по индивидуальным размерам под конкретную модель оборудования или проект рентген-кабинета, поста досмотра, лабораторной установки. По заданию заказчика подбираются габариты полотен, свинцовый эквивалент, толщина материала и способ крепления к корпусу интроскопа, рамной конструкции или защитному кожуху. Это позволяет интегрировать шторки в существующие и новые линии без доработки металлокаркаса и без вмешательства в компоновку рентгеновского комплекса.

Все рентгенозащитные изделия ООО «ProteX» изготавливаются из сертифицированных материалов и соответствуют требованиям нормативных документов по радиационной безопасности, применяемых к рентгеновским кабинетам, КТ-отделениям, постам промышленной рентгеноскопии и досмотровым комплексам. При необходимости возможно согласование технических параметров с проектной организацией или службой радиационной безопасности заказчика.

Характеристики шторок

• материал: армированная просвинцованная резина, сочетающая гибкость полотна и устойчивость к механическим нагрузкам;
• свинцовый эквивалент: от 0,3 мм Pb до 0,5 мм Pb для формирования требуемого уровня защиты от ионизирующего излучения в зоне проема;
• толщина: 1,5-1,9 мм, что обеспечивает оптимальное соотношение массы шторки и ее экранирующих свойств;

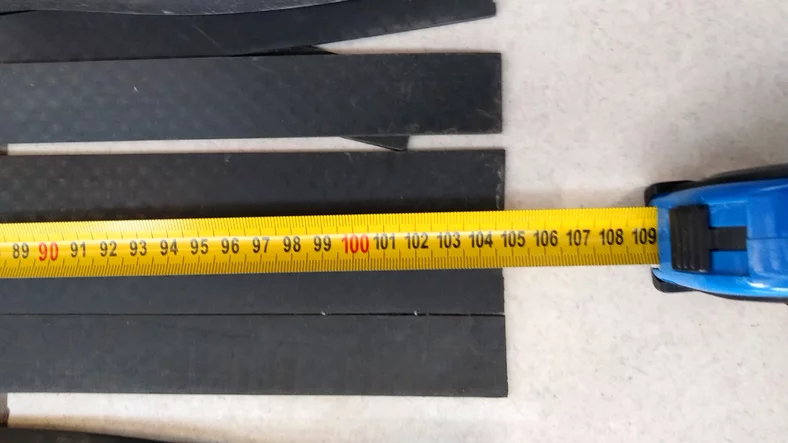

• размеры: изготавливаются по индивидуальным данным заказчика с учетом габаритов проема, типа оборудования и схемы крепления;
• срок изготовления: до 10 рабочих дней в зависимости от объема заказа и конфигурации изделий.

Области применения

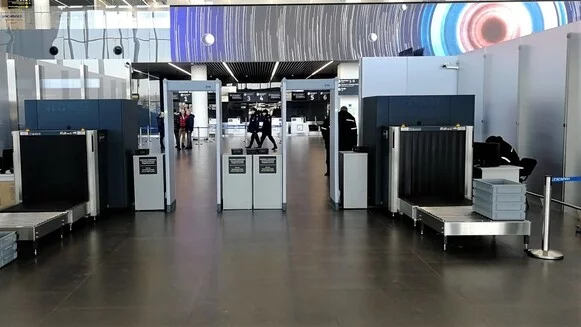

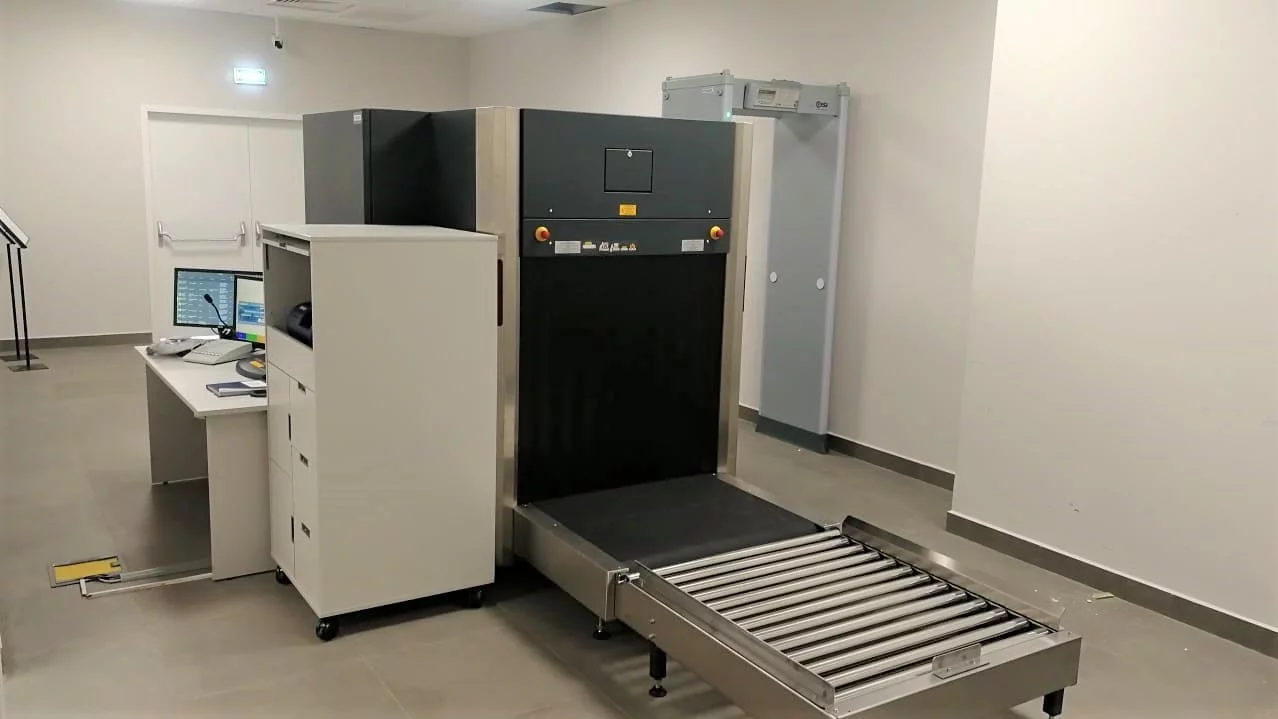

Рентгенозащитные шторки ООО «ProteX» используются в интроскопах и лучевых досмотровых установках транспортных узлов, промышленных предприятий и складских комплексов, в медицинских рентгеновских системах, рентген-кабинетах и КТ-отделениях, а также в лабораторных установках радиационного контроля и промышленной дефектоскопии. В этих зонах они формируют дополнительный барьер на пути прямого и рассеянного излучения, уменьшая радиационную нагрузку на оператора, технический персонал и находящиеся рядом рабочие места.

Гибкость материала позволяет применять шторки в проемах различной формы, в том числе на участках с подвижными конвейерами, направляющими и транспортировочными системами. При правильном подборе размеров и схемы монтажа сохраняется свободное прохождение объектов контроля и одновременно обеспечивается экранирование по периметру рентгеновского пучка. Это важно при модернизации действующих линий, где требуется повысить радиационную защиту без изменения конструкции основного оборудования.

Для подбора конфигурации шторок, определения необходимого свинцового эквивалента и согласования размеров заказчику достаточно предоставить технические параметры рентгеновской установки, чертежи проемов или схемы размещения оборудования. На основании этих данных ООО «ProteX» формирует предложение по комплектации и срокам изготовления.
