Ширмы рентгенозащитные

Рентгенозащитные ширмы от производителя ООО «ProteX»

Рентгенозащитные ширмы применяются в рентген-кабинетах, КТ- и ангиографических отделениях, стоматологических кабинетах, зонах дефектоскопии, ветеринарных рентген-кабинетах, операционных с использованием С-дуг и в лабораториях, где эксплуатируется оборудование с ионизирующим излучением. Конструкции формируют локальные безопасные зоны для врачей, ассистентов и вспомогательного персонала, экранируя их от рассеянного и вторичного излучения.

ООО «ProteX» разрабатывает и производит ширмы с учетом требований действующих санитарных норм и типовых проектов рентген-кабинетов. Коммерческое предложение под конкретное помещение и тип оборудования подготавливается в сжатые сроки, что удобно при запуске новых кабинетов, модернизации действующих помещений или замене устаревших защитных конструкций. Поставка организуется в любые регионы России.

При проектировании учитываются режим работы рентгеновской установки, предполагаемое расположение рабочего места оператора, а также необходимость временного или постоянного зонирования. Возможен подбор решения как для одиночных кабинетов, так и для многопрофильных диагностических отделений.

Назначение и принцип применения

Основная задача рентгенозащитных ширм - создание дополнительного экрана в тех зонах, где стационарные стены и перегородки не обеспечивают достаточной защиты от рассеянного излучения. Ширмы используют при регулярной работе персонала с рентгенодиагностическими комплексами, компьютерными томографами, цифровыми и аналоговыми рентген-аппаратами, а также промышленными установками неразрушающего контроля.

Конструкции устанавливают между источником излучения и рабочим местом оператора, а также для временного ограждения участков, где находится медицинский персонал или сопровождающие. В стоматологии и ветеринарии малые ширмы позволяют защищать врача при работе с интраоральными и панорамными аппаратами, а в дефектоскопии - персонал, контролирующий процесс радиографического контроля сварных швов и отливок.

Конструктивное исполнение

Несущая рама ширмы выполняется из стальной профилированной трубы, обеспечивающей жесткость конструкции при перемещении и эксплуатации. Внутри каркаса размещается свинцовый лист, который формирует рентгенозащитный слой. Толщина свинца подбирается в диапазоне от 0.5 до 5 мм в зависимости от типа рентгеновского оборудования, напряжения на трубке и расчетной дозовой нагрузки в помещении.

Снаружи защитный слой закрывается стальными листами толщиной порядка 1-2 мм. Такая обшивка устойчива к регулярной санитарной обработке, выдерживает применение стандартных дезинфицирующих растворов, используемых в рентген-кабинетах, операционных и процедурных. Поверхность легко очищается, не боится частых протирок и не требует сложного обслуживания.

Все модели, включая крупногабаритные и малые ширмы, оснащаются роликовыми опорами с поворотным механизмом. Это упрощает маневрирование в тесных коридорах, между стойками оборудования, в рентген-кабинетах с насыщенной компоновкой и позволяет быстро изменять конфигурацию защитной зоны без остановки работы.

Типы и варианты исполнения

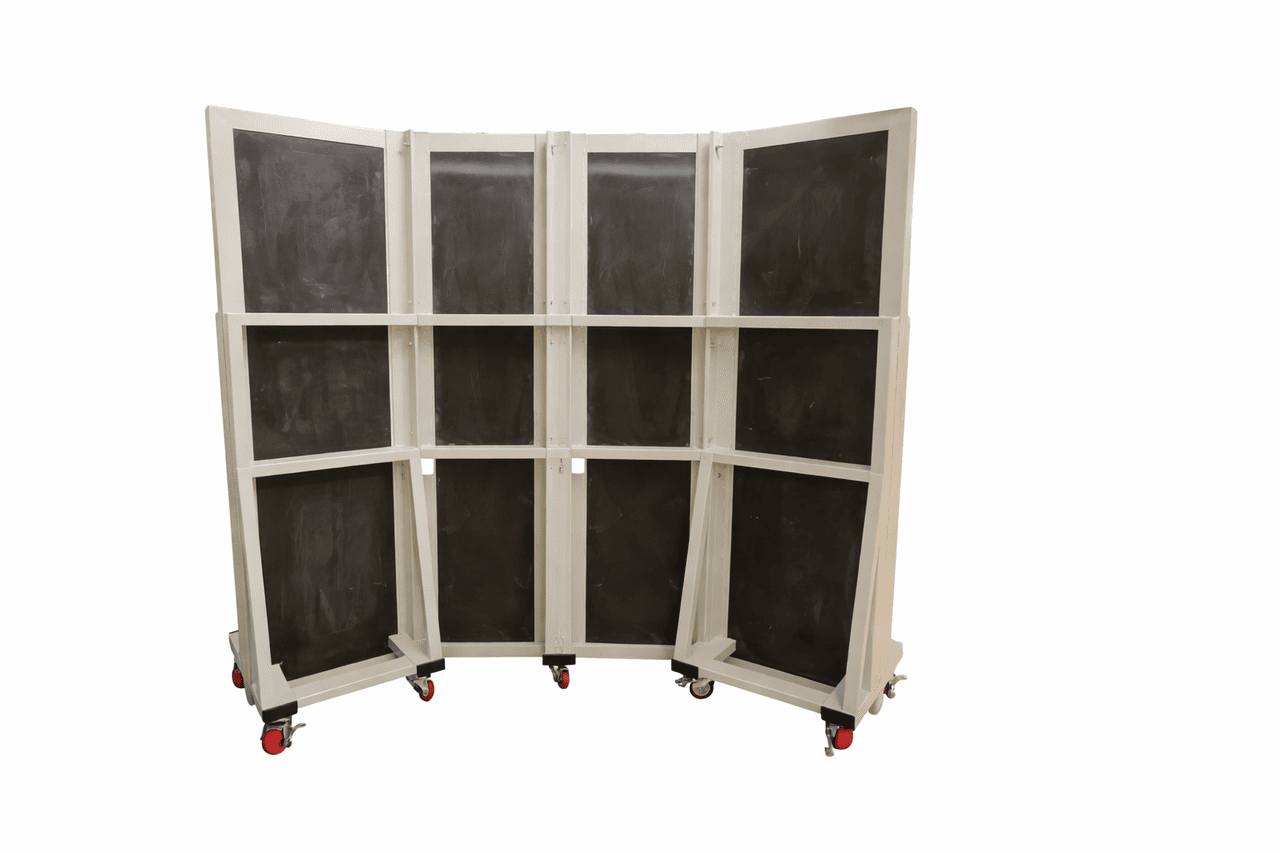

Для кабинетов с большим количеством аппаратуры и нескольких рабочих мест используются широкие рентгенозащитные ширмы с раздвижными или секционными створками. Они позволяют перекрывать значительную площадь проема или рабочей зоны, а при необходимости - складываться и занимать минимальное место. Такие решения востребованы в КТ- и рентген-отделениях, где требуется гибкое зонирование пространства.

Компактные малые ширмы применяются там, где требуется локальная защита определенной зоны или части тела пациента, либо защита одного рабочего места. Их используют в стоматологических кабинетах, мобильных диагностических комплексах, рентген-кабинетах с ограниченной площадью, а также в процедурных с переносными рентген-аппаратами. Малая ширма может размещаться рядом с креслом пациента или стойкой оборудования, не мешая доступу к зоне исследования.

Крупная рентгенозащитная ширма с поворотными роликами удобна при частой перестановке оборудования, а также в многофункциональных помещениях, где на одной площади выполняются разные виды исследований или операций с использованием рентгеновской техники. Возможна комплектация смотровым рентгенозащитным окном, что важно при необходимости визуального контроля за пациентом и оборудованием без снижения уровня защиты.

Нормативные требования и область применения

Ширмы производства ООО «ProteX» проектируются с учетом требований СанПиН 2.6.1192-03, регулирующего безопасность при эксплуатации источников ионизирующего излучения в медицинских и иных учреждениях. Применение таких конструкций целесообразно не только в медицине, но и в промышленности и научных организациях, где используются рентгеновские дефектоскопы, лабораторные установки и испытательные стенды.

В медицине ширмы устанавливаются в рентген-кабинетах, кабинетах маммографии, КТ, операционных с рентген-навигацией, ангиографических и гибридных операционных, процедурных с переносными аппаратами. В ветеринарных клиниках они используются для защиты персонала при обследовании животных. В промышленности и НИИ - при организации рабочих мест операторов промышленных рентгеновских установок и участков радиографического контроля.

По запросу может быть подобран вариант большой или компактной ширмы, с учетом размеров помещения, расположения аппарата, направления пучка излучения и требований радиационного контроля.

Документация и поставка

Каждая рентгенозащитная ширма поставляется с комплектом эксплуатационной и разрешительной документации. В стандартный комплект входят паспорт изделия с указанием основных характеристик, инструкция по эксплуатации с рекомендациями по размещению и обращению с изделием в условиях рентген-кабинета или промышленного участка, а также сертификат соответствия установленным нормам.

По запросу заказчика специалисты ООО «ProteX» могут учесть данные проекта рентген-кабинета и заключения по расчету радиационной защиты при подборе толщины свинцового экрана и габаритов конструкции.
