Рентгенозащитные камеры ProteX для стационарных постов радиационной дефектоскопии

Стационарные камеры радиационной защиты ООО «ProteX» применяются как готовые экранирующие модули для постов рентгенографического контроля. Конструкция рассчитана на работу с промышленными рентгеновскими аппаратами и обеспечивает снижение уровня первичного, рассеянного и вторичного ионизирующего излучения до значений, соответствующих санитарным правилам для помещений с источниками ионизирующего излучения.

Где применяются камеры ProteX

Камеры используются на участках радиационной дефектоскопии на предприятиях электронной промышленности, в авиационно-космическом производстве, на машиностроительных, оборонных и других заводах, где проводится контроль сварных швов, литых и штампованных деталей с применением рентгеновских установок. Конструкция учитывает размещение в производственных цехах, лабораториях неразрушающего контроля, а также в помещениях с ограниченным доступом, где требуется локальная защита от ионизирующего излучения без капитального строительства.

Материалы для ограждающих конструкций подбираются по результатам радиационно-гигиенического расчета и с учетом несущей способности основания. В качестве экранирующих слоев могут использоваться бетон, фундаментные блоки ФБС, кирпичная кладка или многослойные рентгенозащитные панели. По запросу заказчика ООО «ProteX» проектирует и изготавливает нестандартные камеры сложной формы, с нетиповыми проемами и технологическими вводами под конкретное рентгеновское оборудование.

Конструктивное исполнение камеры

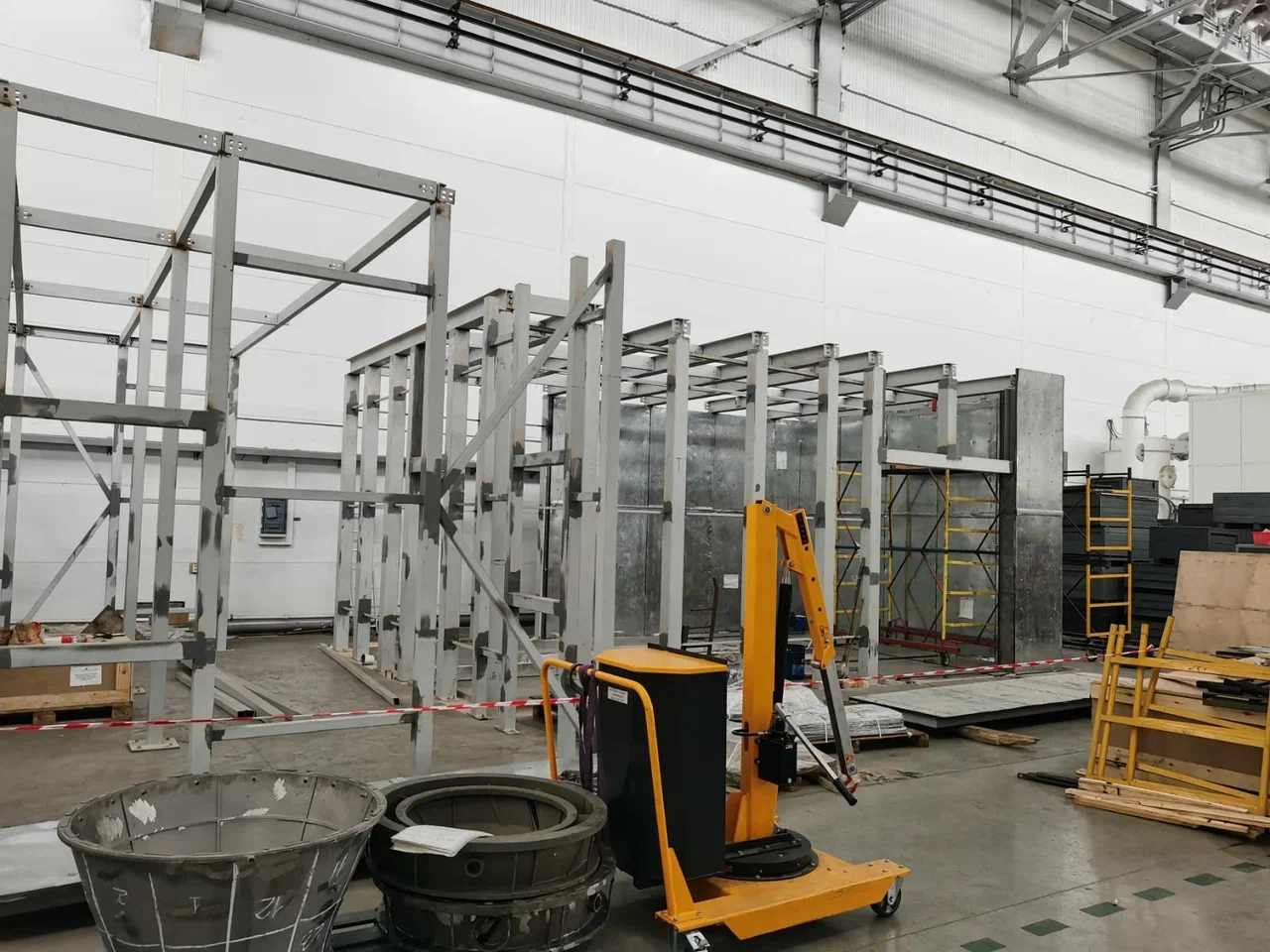

Основу камеры составляет металлический каркас, собранный из стальных профилей на сварных и болтовых соединениях. Каркас закрывается рентгенозащитными панелями с рассчитанным свинцовым эквивалентом по каждой поверхности, что позволяет обеспечить требуемое ослабление излучения в направлении соседних рабочих зон и маршрутов перемещения персонала.

Все элементы каркаса проходят антикоррозионную обработку. Поверхности защищаются лакокрасочными или грунтовочными составами, а зоны сварных швов дополнительно грунтуются для предотвращения коррозии в местах повышенной нагрузки и вибраций.

Рентгенозащитные панели ООО «ProteX» подбираются по типу применяемого рентгеновского аппарата, рабочему напряжению и расстояниям до ограждающих конструкций. Свинцовый эквивалент задается проектом, что позволяет обеспечить требуемую толщину эквивалентного экрана без избыточного утяжеления конструкции и перегрузки основания.

Наружные стены, как правило, облицовываются оцинкованным профилированным листом типа С8 с полимерным покрытием. Такое решение удобно для размещения камеры внутри производственных цехов, где требуется устойчивость к влажности, промышленной пыли и периодическим механическим воздействиям погрузочной техники.

Внутренняя отделка выполняется декоративными панелями с HPL-пластиком, пригодными для регулярной сухой и влажной уборки. В зонах, подверженных ударным и абразивным нагрузкам при подаче крупногабаритных изделий, может дополнительно устанавливаться рифленый алюминий толщиной 2 мм, который защищает стены от повреждений при маневрировании тележек и манипуляторов.

Углы, дверные проемы и участки сопряжения с технологическими проемами усиливаются нержавеющими профилями. Это снижает риск деформации экрана и возникновения щелей, через которые возможно неконтролируемое распространение излучения.

Инженерные системы камеры

Инженерное оснащение разрабатывается с учетом требований к безопасной эксплуатации рентгеновских установок и удобства работы персонала.

Двери и ворота

Проемы для загрузки контролируемых изделий и входа персонала проектируются по габаритам максимального объекта контроля и транспортного оборудования, которое используется на предприятии. Для механизированной подачи изделий камера может оснащаться автоматическими рентгенозащитными воротами, интегрируемыми в линию дефектоскопии.

Полотно дверей выполняется с заглублением в штробу ниже уровня чистого пола. Такое исполнение уменьшает просветы по контуру и повышает экранирующую способность по линии примыкания дверного полотна к полу.

На дверях и воротах размещаются знаки радиационной опасности по ГОСТ 17925-72, а также устанавливаются световые и звуковые средства оповещения, сигнализирующие о включении рентгеновского аппарата и запрете на вход.

Система сигнализации

Внешняя световая индикация включает табло и сигнальную лампу-вспышку, которые автоматически активируются при подаче высокого напряжения на рентгеновскую трубку. Это позволяет информировать персонал соседних участков о начале работы установки.

Внутри камеры монтируются световые и звуковые оповещатели, предупреждающие о необходимости покинуть зону контроля до запуска экспозиции. Система может быть связана с блокировками дверей и схемой управления рентгеновским аппаратом, исключая запуск при открытых проемах.

Потолочные панели и освещение

Потолок формируется из панелей типа Clip-in из оцинкованной стали с полимерным покрытием. Такая конструкция обеспечивает быстрый доступ к инженерным коммуникациям над потолочным пространством и удобство обслуживания светильников и вентиляции.

Освещение организуется компактными потолочными светильниками, подобранными по уровню освещенности в соответствии с требованиями СанПиН 1.2.3685-21 для помещений, где выполняются работы с рентгеновским оборудованием. Количество и расположение светильников определяется проектом с учетом размеров камеры и рабочих зон внутри нее.

Система вентиляции

В камере предусматривается приточно-вытяжная вентиляция с механическим побуждением, обеспечивающая нормативный воздухообмен для постоянно или периодически пребывающего персонала. Воздух подается и удаляется раздельно по верхней и нижней зонам помещения, при этом вытяжка из верхней и нижней частей осуществляется в соотношении 50 ± 10% относительно притока. Такое распределение позволяет исключить застой воздуха и поддерживать приемлемые параметры микроклимата.

Воздуховоды, проходящие через защитные ограждения, оборудуются рентгенозащитными лабиринтами со свинцовыми элементами. Конструкция лабиринта не допускает прямой видимости щели между внутренним объемом камеры и окружающим пространством, а свинцовые вставки экранируют возможное распространение излучения по вентиляционным каналам. Элементы лабиринта изолируются от внешней среды для предотвращения коррозии.

Средства безопасности

Внутри камеры в зоне быстрого доступа оператора размещается устройство аварийного отключения. Кнопка позволяет немедленно обесточить рентгеновскую установку и остановить процесс просвечивания при возникновении нештатной ситуации, связанной с объектом контроля, оборудованием или состоянием персонала.

Комплект технической документации

Каждая поставляемая камера радиационной защиты ООО «ProteX» сопровождается комплектом эксплуатационной и разрешительной документации. В состав входят паспорт изделия, где указаны основные технические характеристики, сведения о материалах защиты и области применения, а также руководство по эксплуатации с описанием порядка пуска, обслуживания и регламентных проверок.

Для размещения источника ионизирующего излучения в составе камеры предоставляется проект размещения ИИИ, который может использоваться при согласовании с надзорными органами и при разработке общего проекта участка радиационной дефектоскопии.

На камеру радиационной защиты «ProteX BOX» оформляется сертификат соответствия и пожарный сертификат, подтверждающие соответствие конструкции действующим требованиям технических регламентов и нормам пожарной безопасности.

Дополнительно предоставляется экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции с протоколом радиационного контроля, выполненным независимой аккредитованной испытательной лабораторией. В состав документации входит копия лицензии на осуществление деятельности в области источников ионизирующего излучения № 77.99.15.002.Л000194.07.11 от 20.07.2011 г.

Дополнительная комплектация по запросу заказчика

По желанию заказчика камера может быть оснащена системой пожарной сигнализации, интегрируемой в общезаводскую систему оповещения и диспетчеризации. Это упрощает включение объекта в существующую инфраструктуру пожарной безопасности предприятия.

Для участков, где предъявляются повышенные требования к защите от статического электричества (например, при контроле электронной аппаратуры или изделий с чувствительными компонентами), возможно устройство антистатических полов с соответствующим сопротивлением растеканию заряда.

При необходимости наблюдения за процессом просвечивания и работой механизмов внутри камеры, например при наладке или при контроле сложных изделий, конструкция может быть выполнена со съемной крышей. Это облегчает доступ к оборудованию, позволяет проводить ревизию подвесных систем и упрощает монтаж крупногабаритных узлов.

По отдельному заданию камера комплектуется вспомогательным оборудованием для фиксации и перемещения объектов контроля: манипуляторами, штативами, стационарными или подвижными столами, план-шайбами, тележками и другими приспособлениями, обеспечивающими точное позиционирование изделия относительно рентгеновского пучка.

Для удаленного контроля процесса радиационной дефектоскопии может устанавливаться система видеонаблюдения. Камеры наблюдения монтируются таким образом, чтобы оператор мог оценивать положение объекта, состояние механизмов и отсутствие персонала внутри камеры из пульта управления, не заходя в зону возможного излучения.
